A Horizon Kompakt é uma câmera panorâmica produzida pela KMZ e vendida pela Lomography. É o modelo mais simples de toda a linha Horizon.
O rompimento dos filmes 35mm durante o avanço tanto nas Kompakt como nas Perfekt é comum e uma coisa que fica clara rapidamente é que os sprockets da Horizon são muito fáceis de emperrar. A sequência de engrenagens que faz o contador funcionar contribui para esse problema e qualquer falta de lubrificação do contador consegue parar o movimento do filme.
Para começar, vale ver esse post aqui que mostra a montagem de uma Kompakt, não precisamos desmontar tanto, só tirar a frente de ABS.
Com a câmera sem as coberturas de plástico ABS é fácil ver do lado do disparador esse grupo de 3 engrenagens. Ao girar o contador de frames para trás, as 3 engrenagens devem se mover livremente, caso contrário, um pouquinho de desengripante e depois uma graxa nova são a solução.

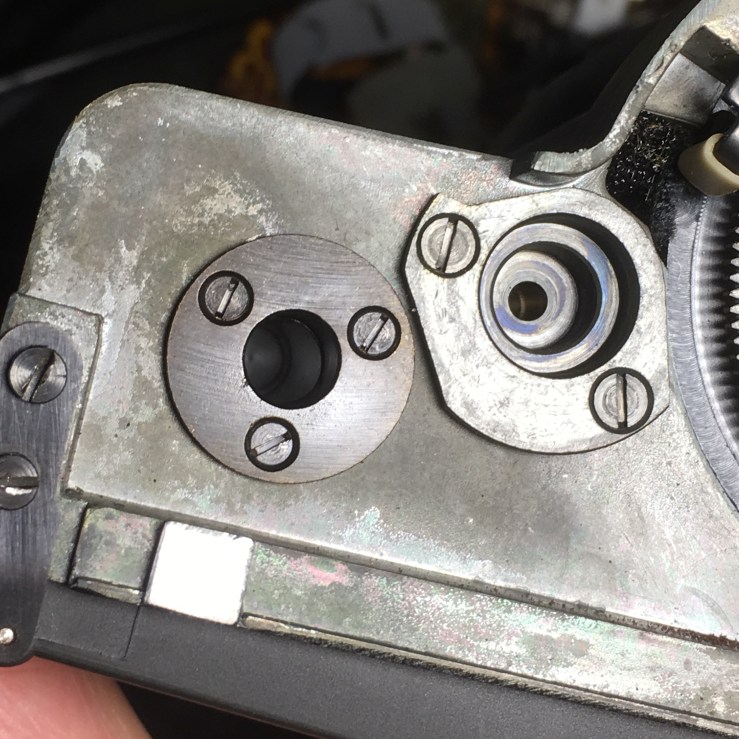

Foto acima: desengripante no fundo de tudo que corre por dentro do takeup spool pode ser uma boa idéia também.
Abaixo, sequência da remontagem, caso vc tenha tirado a parte de ABS traseira, mas não é necessário fazer isso para engraxar a engrenagem do contador:

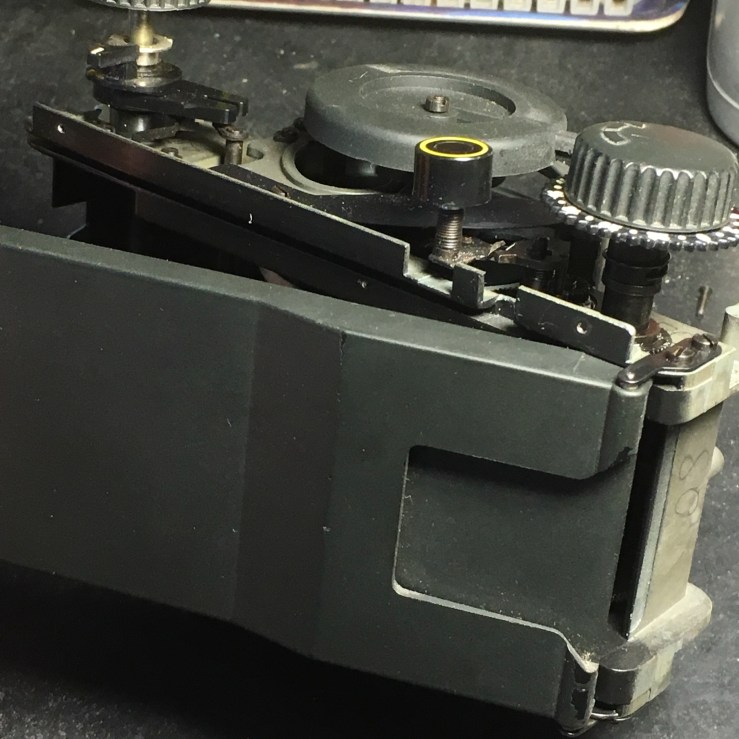

Primeiro a tampa traseira (cuidado para não perder os pinos/eixos, eles são soltos da tampa).

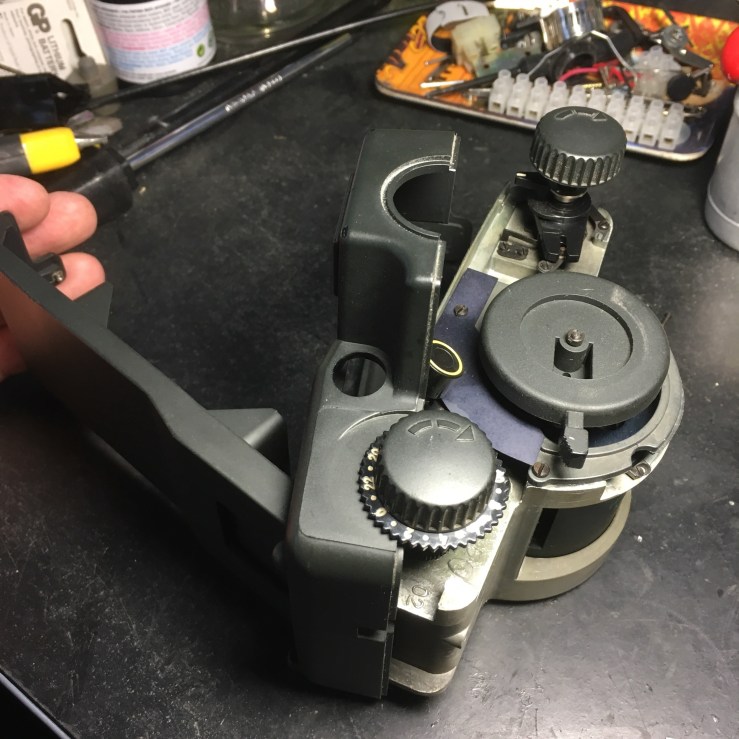

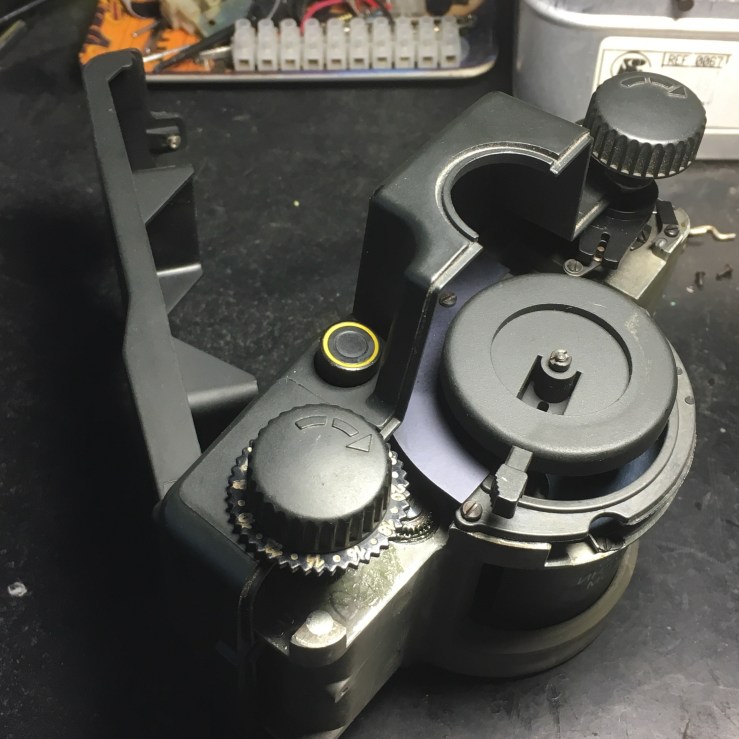

Segunda e terceira foto, gerenciando a instalação do botão disparador, cuidado para não arrancar ele na remontagem.

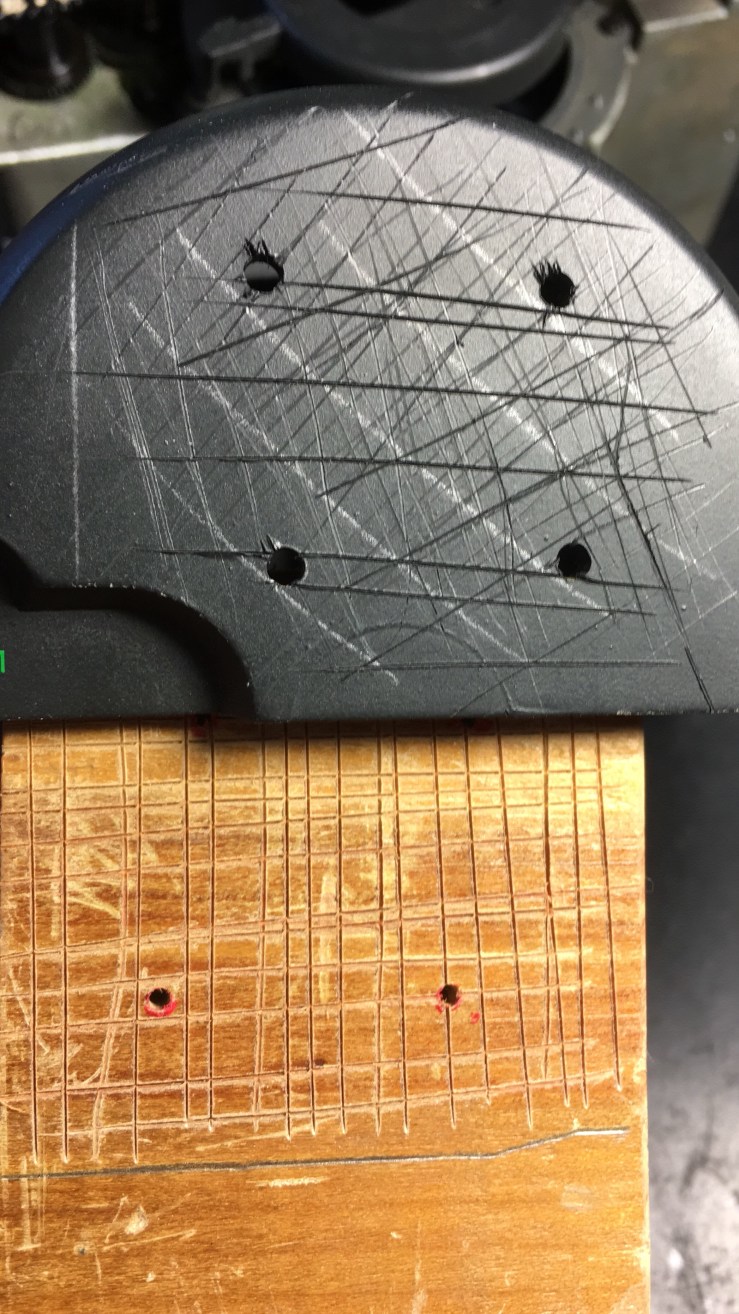

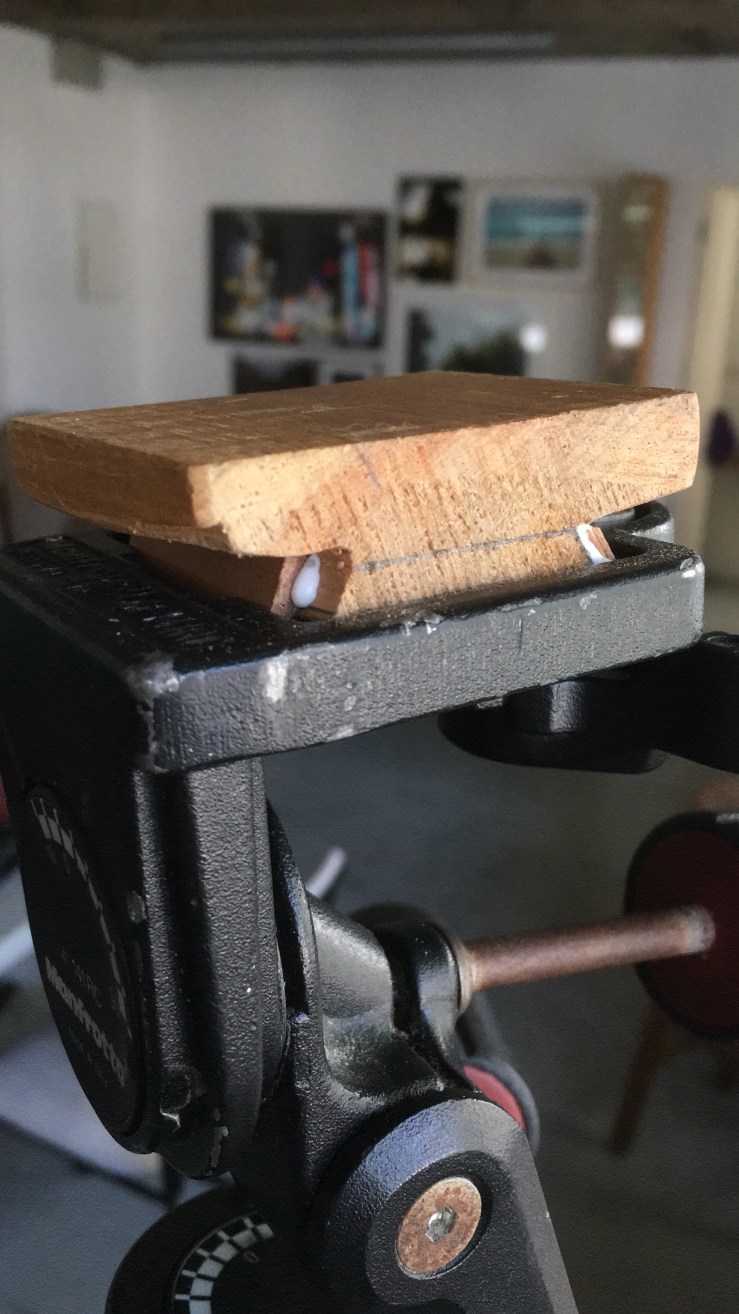

Fiz em madeira uma peça parecida com o adaptador de tripé da Manfrotto. Adicionei duas lascas de madeira mais dura nas superfícies que recebem mais pressão. Deixei secar de um dia para o outro. Preparei as superfícies do fundo da câmera e do topo do adaptador para a colagem com Araldite. Usei 4 parafusos pequenos para fortalecer essa junção.

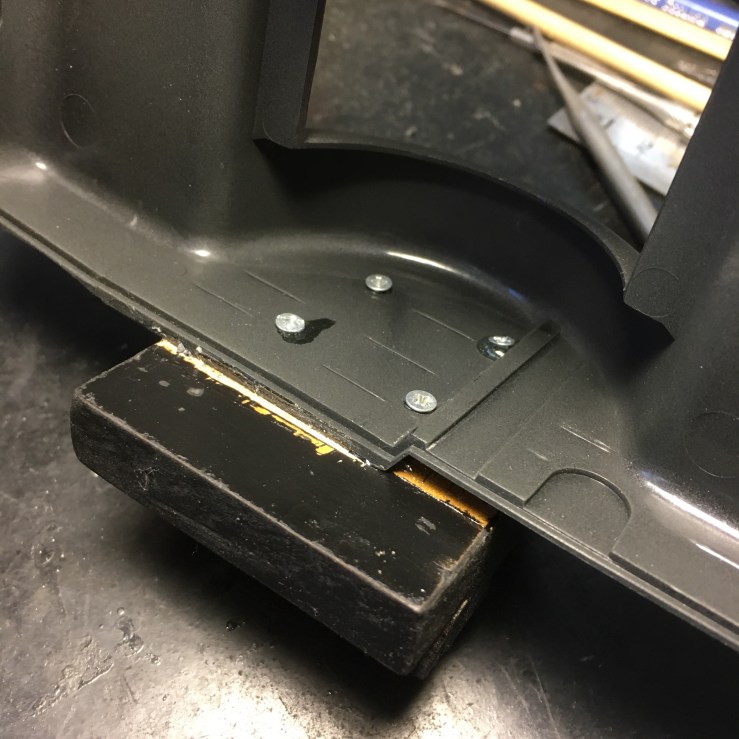

Adaptador no lugar, cola escorrida, visor limpo por dentro (ah!), avanço do filme bem facinho, que delícia.
