Em maio do ano passado sai para fazer umas fotos com minha câmera/scanner. Naquele dia tive uma dificuldade para compor a imagem, a linha que eu queria escanear era muito estreita e eu não conseguia apontar o scanner sem ver o que iria escanear. Uma idéia surgiu ali, mas antes do Hugo me dar uma Nikon N50 que caiu no mar ela não poderia se concretizar.
Da última oficina de scanner sobrou um HP2200C, meu scanner preferido para transformações. Comecei medindo o sensor do scanner e pensando como ele encaixaria na N50 para ocupar o mesmo lugar do filme, já falei disso tudo num outro post. Inclusive nesse link há uma boa foto de como isso foi feito. Depois falei também de como bolei um esquema para garantir que o foco e o posicionamento do CCD eram perfeitos, aqui.

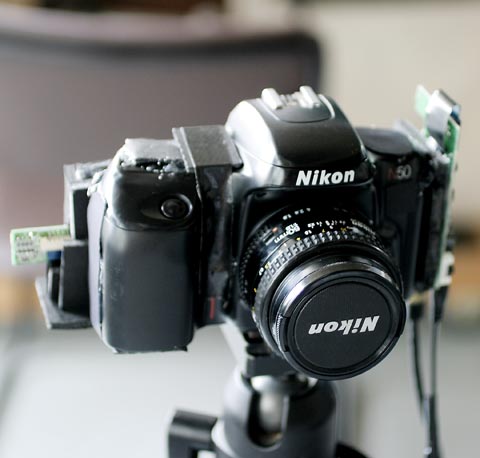

Agora aproveitei o fim-de-semana para concluir a câmera. Usei foam preto para construir uma barreira contra a luz ao redor da nova traseira. Ficou assim:

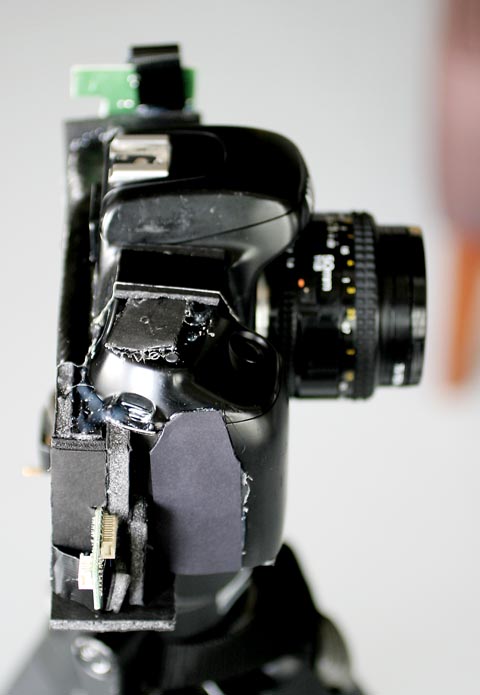

Do lado esquerdo prendi a placa que recebe os cabos de conexão.
A placa do sensor de projeta para fora na extremidade direita da câmara, por ali sai o cabo chato que liga uma placa à outra.
Agora posso trocar lentes e compor melhor, ótimo.
