Linhof Technika II 13x18cm • parte II

Guilherme MaranhãoDeixe um comentário

Nota: ao longo das minhas pesquisas descobri que estava enganado com relação ao modelo da câmara que eu tenho aqui. As informações sobre Linhof pré-1945 são muito confusas, mas achei alguma coisa aqui. Descobri que tenho mesmo uma Technika II ao invés de uma Standard como me havia sido informado. Corrigi os posts o melhor que pude.

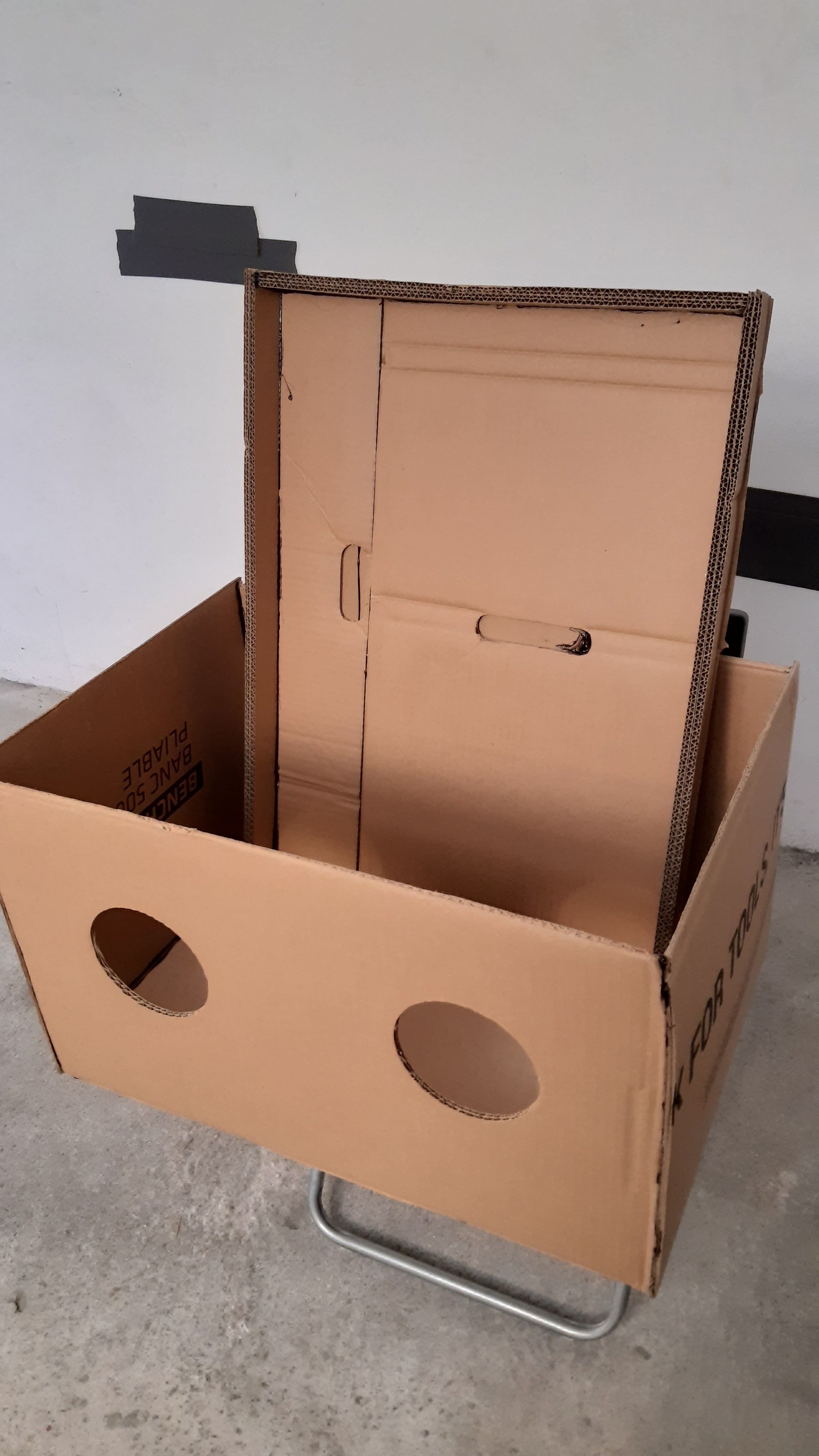

Para revelar as chapas da nova Linhof pensei uma caixa simples como laboratório, já que ainda não disponho de um ambiente que possa ser transformado. Essa também é a opção mais barata.

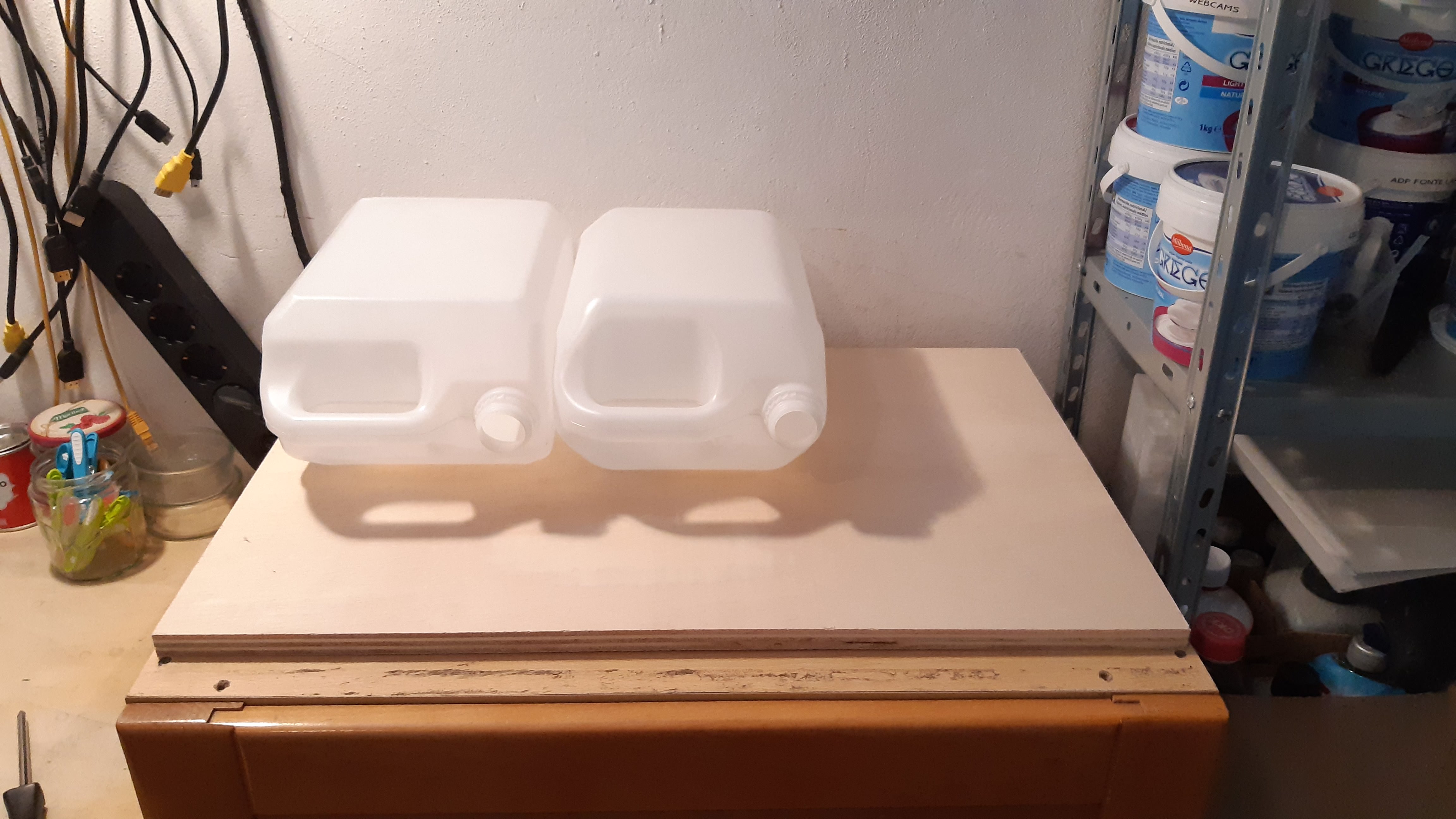

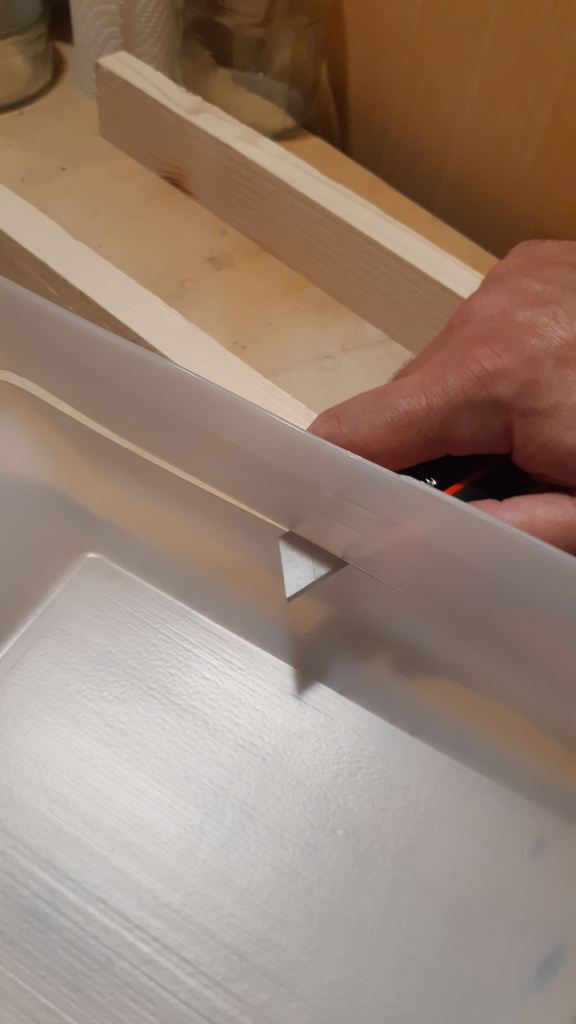

Tinha um pedaço de compensado que imaginei como base da caixa. Achei duas garrafas grandes de detergente que poderiam ser convertidas em bandejas de revelação (tinas em PT-PT). O papelão veio do lixo reciclável, como as garrafas. A opção seria usar gatorfoam/k-line, mas sairia caro e não sei quanto tempo a umidade da garagem levará para deixar a caixa inutilizável. Bandejas de 13x18cm da marca AP custam entre 3,5 e 5 euros novas, talvez seja um investimento necessário se os filmes começarem a grudar no fundo dessas bandejas improvisadas.

Não tenho água corrente na garagem. Terei que levar a água necessária para o processamento e trazer tudo sujo de volta a cada para lavar. Terei que lavar as chapas em casa também. Cortei uma garrafa maior para fazer um balde onde vou depositar tudo que estiver usado.

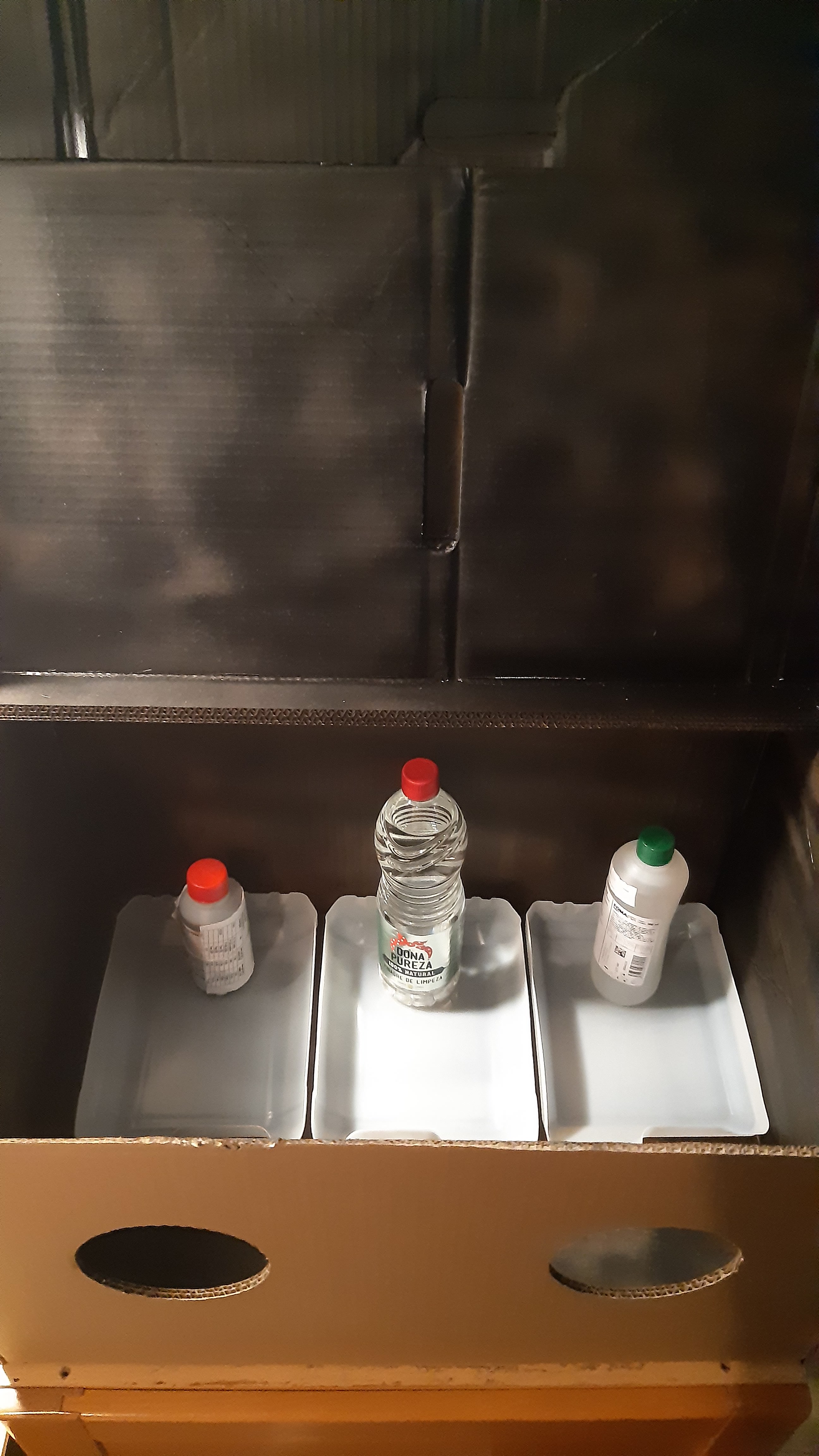

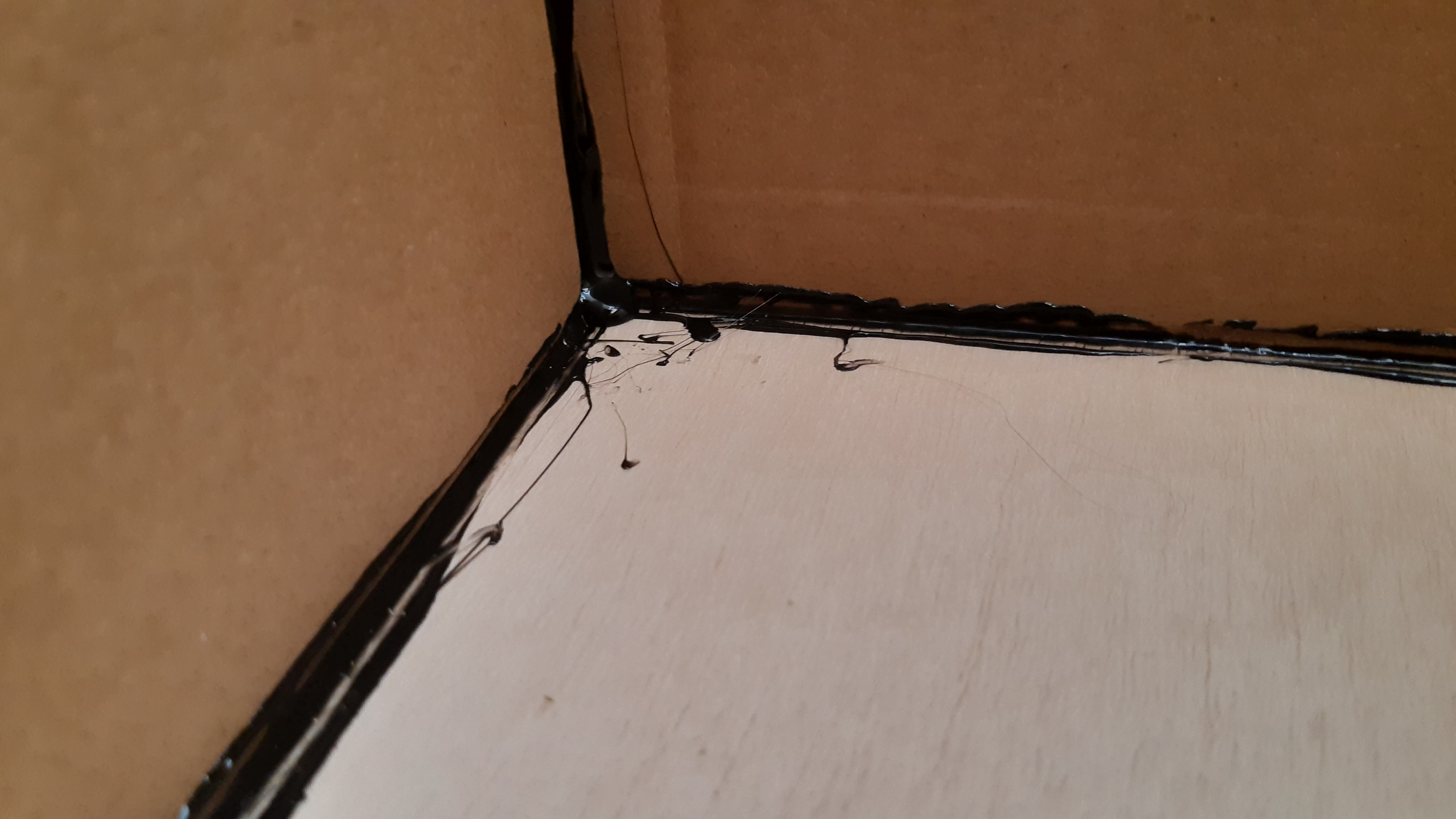

Pintei a caixa por dentro e encomendei Rodinal e fixador rápido pelo correio, chegou bem rápido. O vinagre de limpeza veio do supermercado. Ainda falta visitar a loja da Cruz Vermelha e procurar um moletom preto do qual eu tirarei as mangas para instalar na frente da caixa de revelação.

Também cortei um pedaço de acrílico (recuperado de um monitor quebrado) para proteger o vidro despolido dentro da mochila.

Com ajuda de cotonetes, fiz uma super limpeza nos trilhos da parte frontal da Linhof e coloquei graxa nova ali (massa da lítio em PT-PT).

Vou continuar a resolver essas pendências da maneira mais econômica possível e assim que as próximas etapas estiverem concluídas, conto aqui!

Linhof Technika II 13x18cm • parte I

Guilherme MaranhãoDeixe um comentário

Voltei de Biévres com essa câmara.

Depois da mudança para Portugal tinha ficado sem nenhuma câmara de grande formato e recentemente tinha conseguido trazer do Brasil um pacote que tinha deixado reservado lá. A caixa continha filmes 5×7″ e 13x18cm, chassis para filmes e algumas outras peças para reformar uma futura câmara nesse formato que é o meu predileto.

Vi a câmara no sábado. Após ler esse post aqui sobre ela, bolei um plano de como poderia reformá-la para poder usá-la. Dai no domingo tomei coragem e comprei a dita. Era exatamente o modelo que eu procurava, parecida com as Technikas modernas que eu amo, mas muito mais barata. A necessidade de reforma facilitou a aquisição, mas ao mesmo tempo precisava ter certeza de que tudo que eu ia precisar ou eu já tinha, ou eu conseguiria muito facilmente.

Depois que voltei para Braga, comecei uma limpeza e também a retirada da traseira. Descobri que o ano de fabricação foi 1944.

Uma das peças que eu tinha guardada era uma traseira em madeira da marca Burke & James. Apesar do visual não combinar, o tamanho era perfeito. Usei cola epóxi e alguns parafusos para promover essa nova união.

Com isso feito, comecei a pensar em objetivas. Queria usar a minha G-Claron 150mm com certeza. Tenho uma Aldis de aproximadamente 275mm que também queria poder usar.

De uma tampa de caixa de vinho cortei alguns quadrados com 10,3cm de lado. Fiz chanfros na parte superior e inferior para encaixar na câmara e com uma serra de fio eu cortei os furos em algumas dessas placas.

Depois que as placas estavam secas, comecei a ajustar as objetivas nelas. Acabei fazendo uma placa para uma objetiva Petzval também. E para essas objetivas sem obturador, improvisei um com um pedaço de veludo preto colado num darkslide 9x12cm.

Ainda preciso providenciar um pano preto para poder compor e focar as imagens. E pensar em como processar as chapas. Falo disso tudo em breve.

Uma Yashica Mat-124B a partir de duas

Guilherme Maranhão1 Comentário

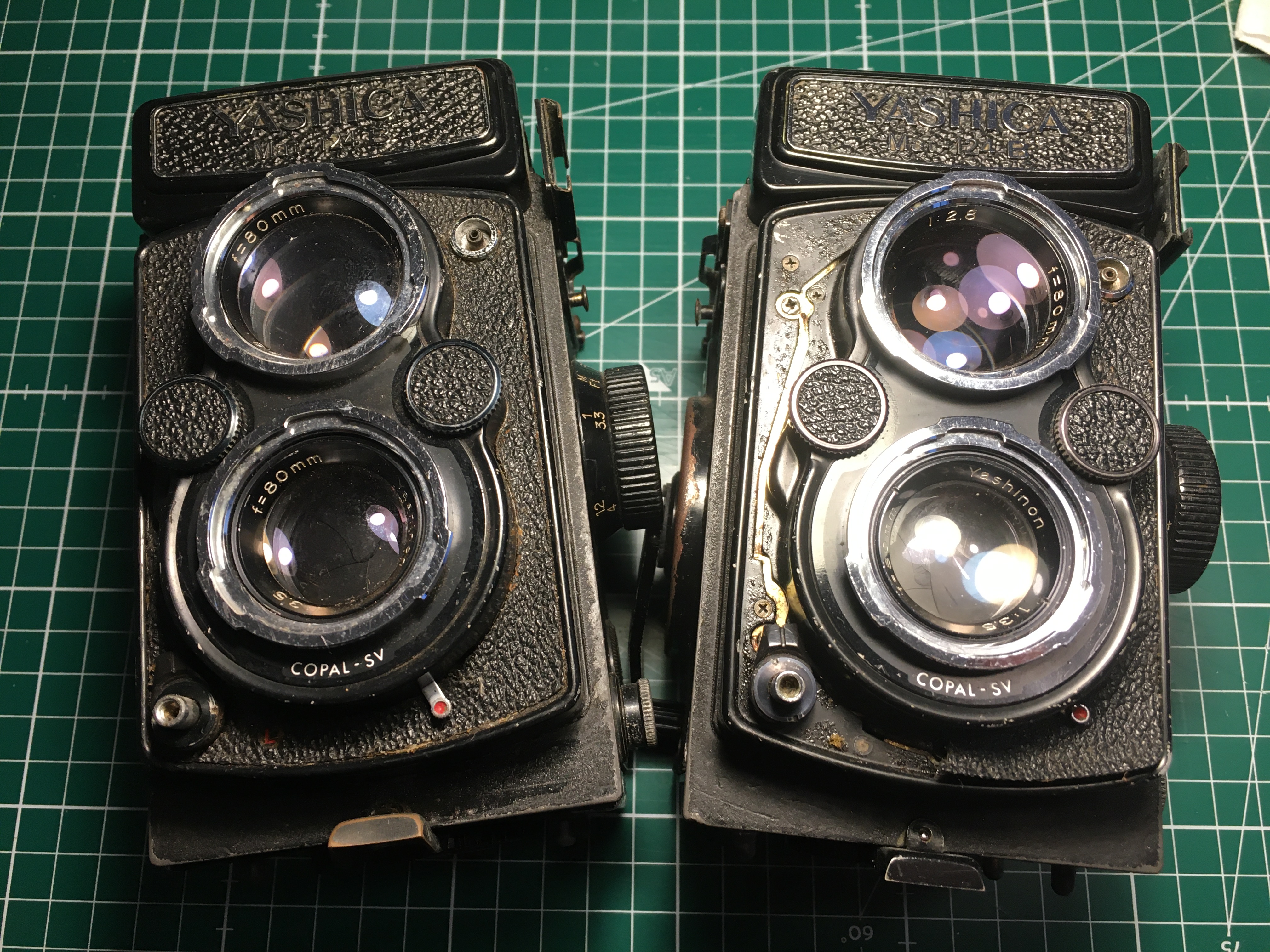

Esse par de Yashicas tinha uma série que problemas, mas vários deles não eram comuns às duas. Logo vi que uma tinha a lente ainda com coating, a outra fazia velocidades baixas intermitentemente e também conseguia fazer B, coisa que a outra nem sonhava. Muita ferrugem em ambas, o couro não estava completo, mas podia ser compartilhado.

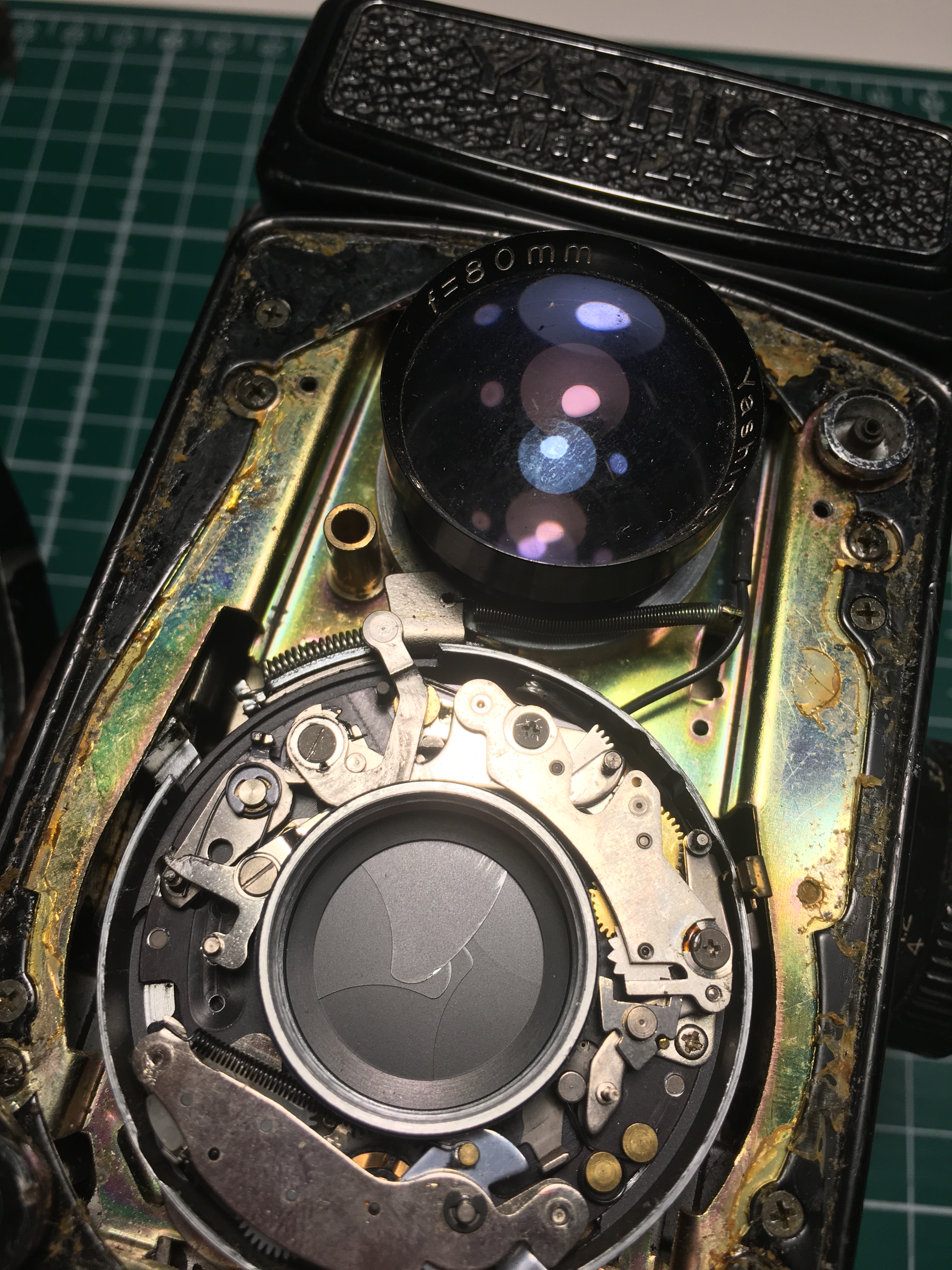

Primeiro comecei a investigar as velocidades baixas intermitentes na Yashica que elegi como a melhor. Com um pouco de trabalho consegui limpar o mecanismo da velocidade baixa.

Nessa foto acima é fácil perceber que a objetiva em primeiro plano já perdeu o coating a reflete mais luz.

Essa Yashinon é um triplet. Normalmente Yashikor são as triplets e as Yashinons são quadruplets, mas no BR não funciona assim, para gerar confusão.

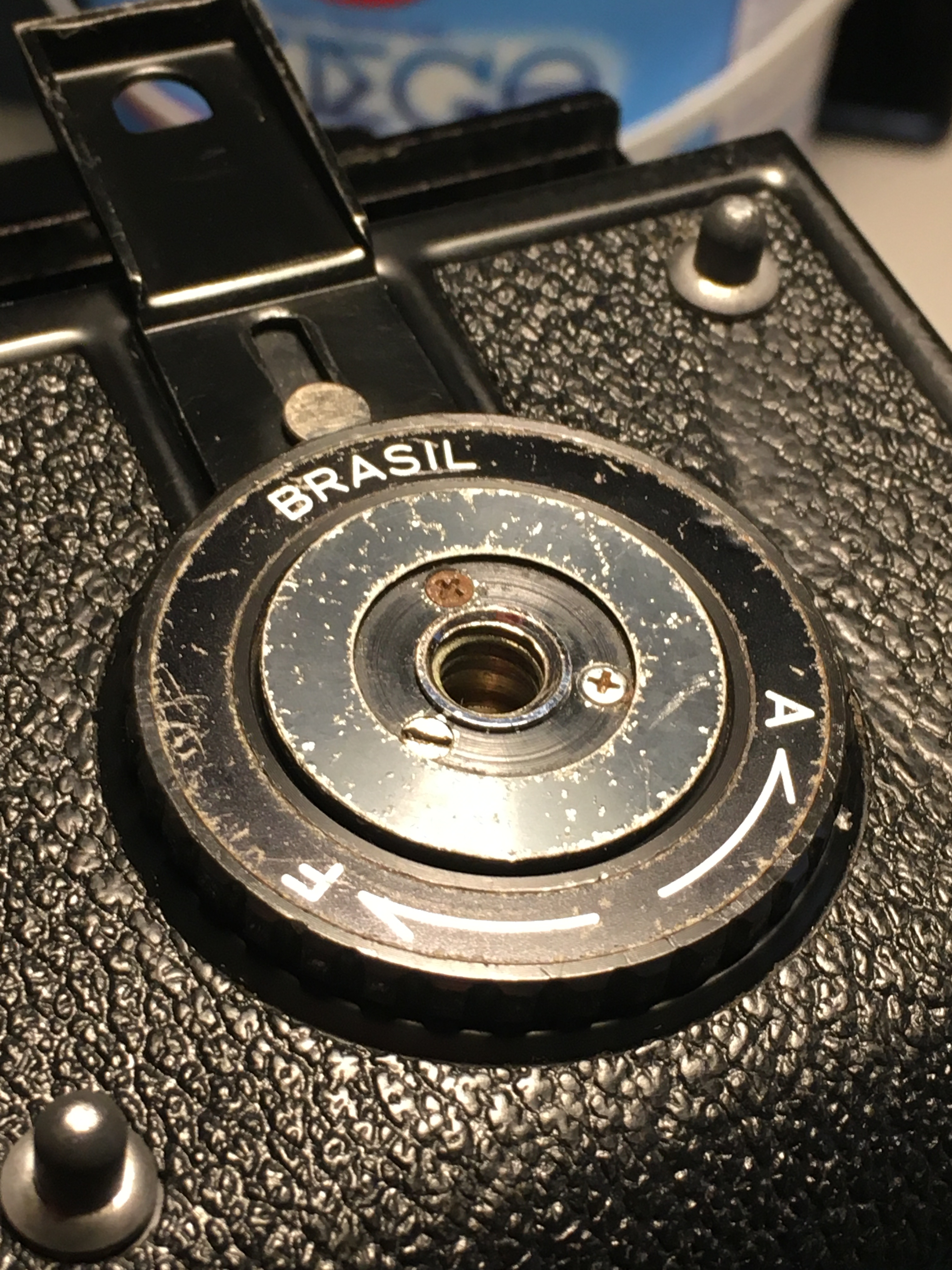

Por fim um detalhe da base de uma das Yashicas 124B mostrando o o Made in Brazil e o disco com A e F (Abre e Fecha) ao contrário de O e C (Open e Close).

Os três parafusos diferentes também entregam que essa câmara teve um passado com diversas visitas ao mecânico. Uma delas tinham um número 23 gravado em etiqueta rotex preso ao capuchão, coisa típica de câmaras usadas em grandes empresas de fotografia social, que vida que essa câmara levou.

Fazia muito tempo que eu não mexia numa câmara analógica para consertar ou modificar, foi uma delícia poder voltar a fazer isso. Teve uma camada de dificuldade extra, me adaptar aos óculos que eu comprei, para contornar a presbiopia, algo que não foi necessário no ano passado quando fucei numa Olympus XA. Essa XA ainda aguarda uma solução, é dessas que parou de ajustar a velocidade e dispara sempre a 1/500. Revisei todo o circuito e todas as conexões, deve ser o controlador. Mas isso fica para um outro dia.

ULF • Primeiras saídas

Guilherme MaranhãoDeixe um comentário

Depois dos chassis ficarem prontos, ainda finalizei uns detalhes que faltavam nas traseiras 30x40cm e 40x50cm (a 20x50cm estava pronta). Reuni todo o equipamento no case de madeira e fui para a rua experimentar os três formatos de uma única vez.

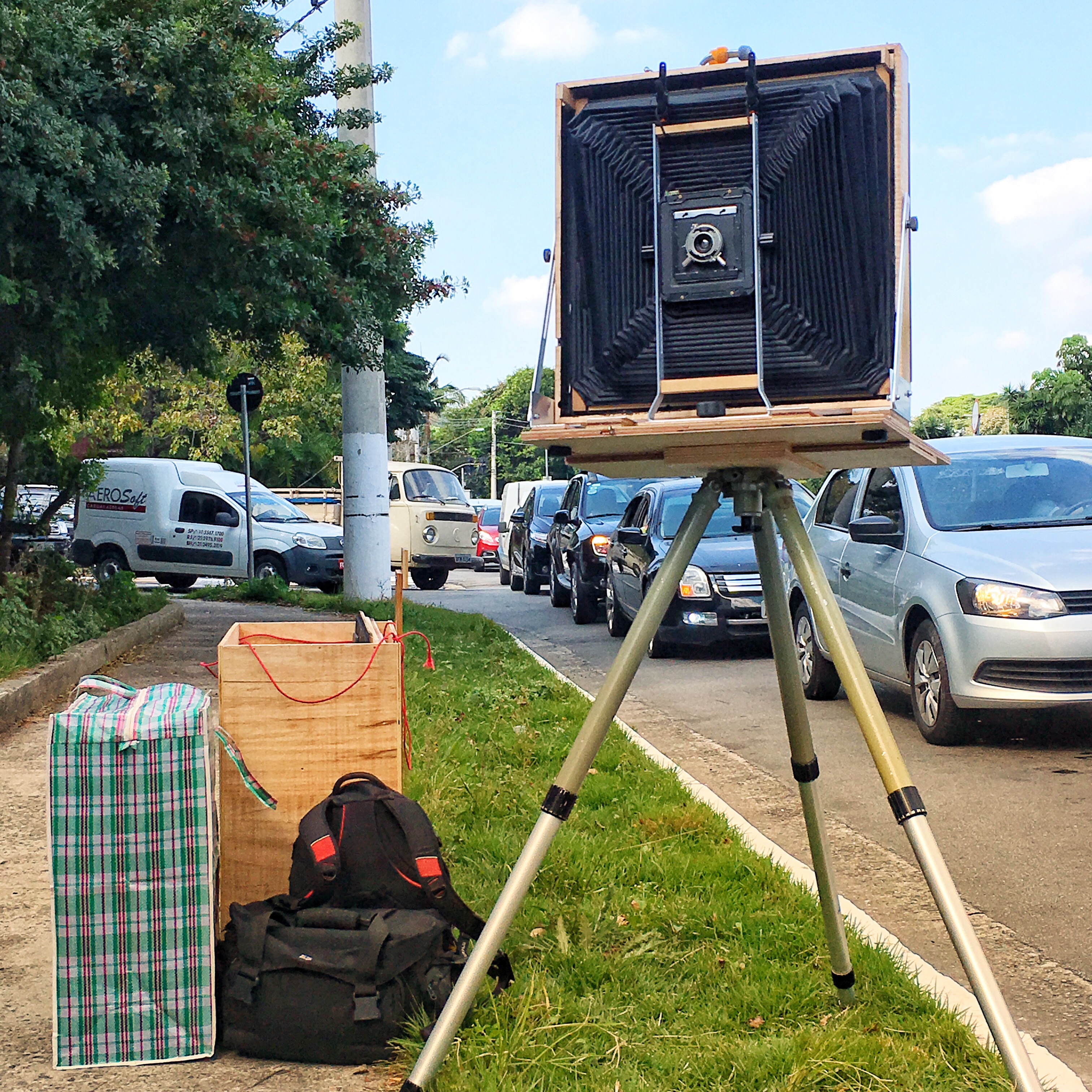

O kit básico nessas saída ficou assim: câmera no case de madeira com as 3 traseiras, tripé Mako, sacola xadrez com os chassis de filme, bolsa Alhva com objetivas e acessórios. Uma mochila com outros itens. Nessa foto a câmera tem a objetiva Protar 183mm f/18 que exige muito pouca extensão do fole e cobre os 30x40cm sem problemas, uma super grande angular rectilinear do início do século XX.

Nessa imagem a Kodak 500mm f/10 Ektanon Duplicating (lente para fotolito) com obturador tipo TP. Detalhe para a tábua central da base da câmera que permite o foco da objetiva deslizando sob a pressão da lâminas de alumínio para frente e para trás.

Na Rua Rio de Janeiro usei o formato 20x50cm na vertical sem problemas. A traseira da câmera é quadrada e todos os despolidos podem ficar em qualquer orientação, isso também permite mudar o lado para o qual se puxa o darkslide do chassi, isso foi muito útil na primeira foto porque tinha uma vidraça colada no lado direito da câmera e depois no Tatuapé também, por conta de um mamoeiro que ficava perto da posição da câmera.

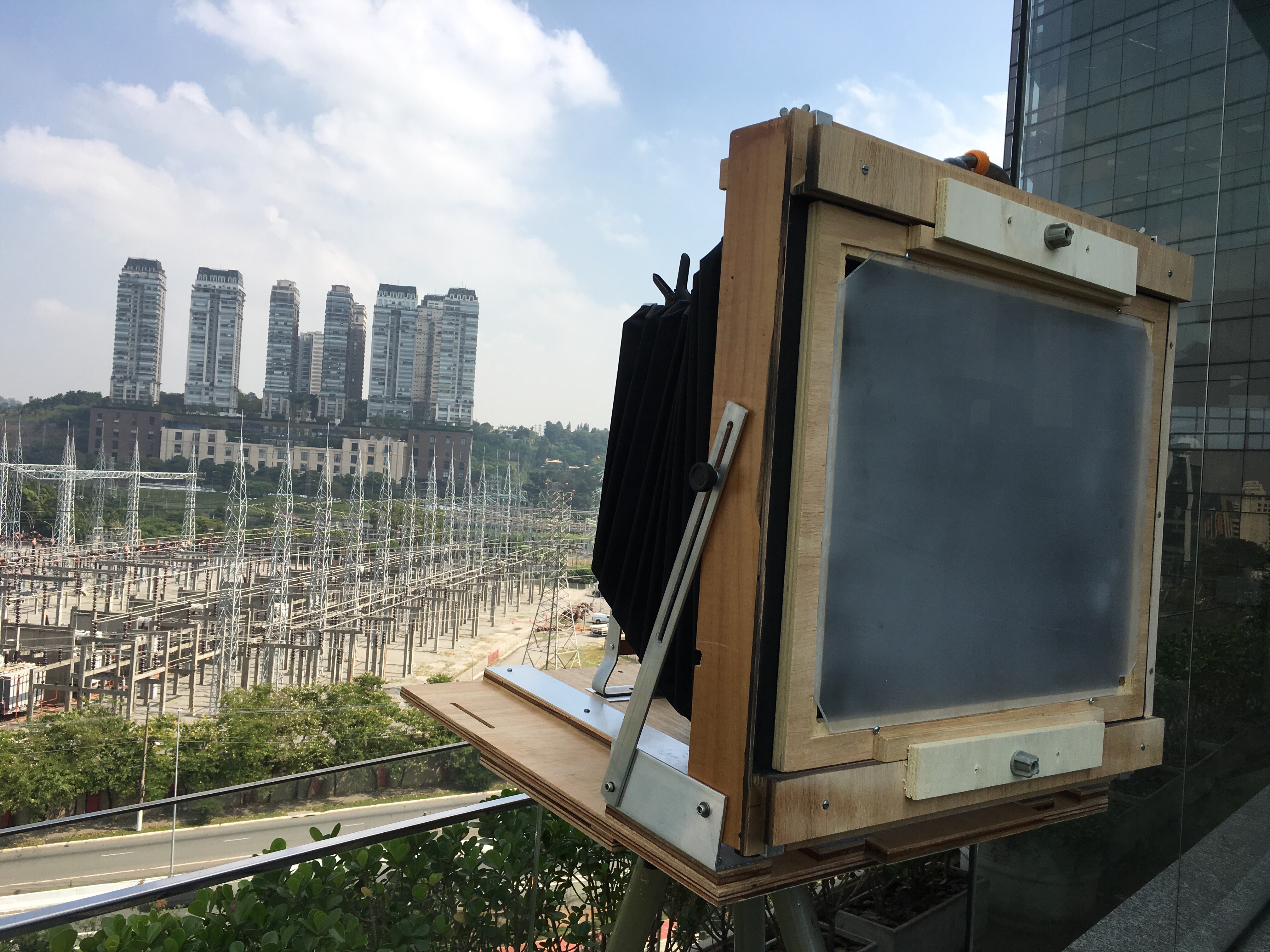

No Viaduto 9 de Julho, com o tripé alto cabe quase tudo sob a câmera, isso dá um pouco mais de tranquilidade fotografando sozinho na rua.

Aqui sobre a passarela de acesso ao Terminal Bandeira ao final do terceiro dia, o cansaço começando a bater, foto do filho mais velho que veio ajudar.

Vencendo o cansaço, ainda achei energia para bater um contato do primeiro negativo. Coloquei uma bobina 35mm ali no canto para dar a dimensão da imagem.

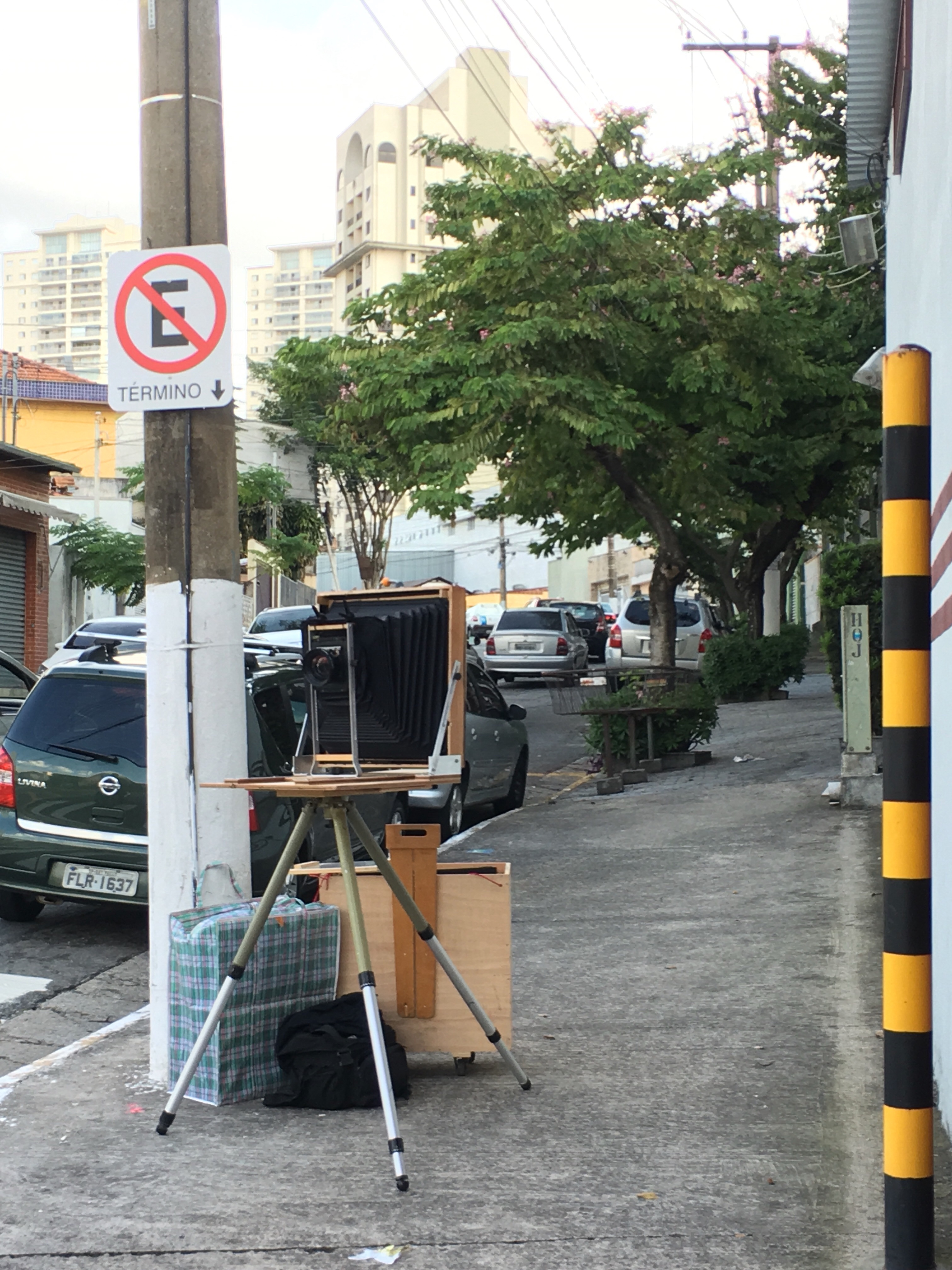

Essa foto no Tatuapé no quarto dia mostra um detalhe interessante que são os rasgos na base da câmera. Eles permitem que a parte traseira da câmera seja posicionada aqui na frente para fotos com grande angulares, evitando que a base apareça nas fotos.

Aqui nessa foto na Móoca dá para ver o kit todo novamente na quarta saída. Atenção para os dois clipes que seguram o fole esticado sempre que a objetiva usa pouca extensão.

O fato é que esse equipamento é muito pesado. No primeiro dia cheguei a pensar que fosse desistir, depois de puxar a caixa pra fora da mala do carro pela primeira vez. Dai logo acostumei e peguei o jeito.

Em Julho de 2011, depois de ver fotos onde eu aparecia arrastando minha caixa de lona com a 8×10″ pelas areias de Ubatuba, Fátima Roque escreveu o seguinte: “Não falo da máquina, da fotografia do século XIX, do esforço, do carregar equipamentos pesados…etc, etc, etc. Coisas que por si gerariam horas de conversa calcadas no primeiro impacto. Falo da atitude. Do que está por trás desse fotografar, da liberdade de poder fazer, da estranheza, do fazer pensar: por que alguém no século XXI tem tanto trabalho para apertar um botão? Falo do ato e do prazer em fazer. Do imediatismo e do contemporâneo. Coitado desse tal contemporâneo, tão maltratado na raiz. Virou outra coisa repetida por quem apenas ouve sem refletir.”

Apresentei esse e-mail no grupo de estudos hoje, era nosso primeiro encontro e a proposta hoje era começar uma discussão sobre até é viável levar a fotografia analógica nesse mundo digital.

Olympus XA • para o andarilho

Guilherme MaranhãoDeixe um comentário

Tenho curtido muito as caminhadas até o centro da cidade. Nos dias em que vou para a oficina do Celso eu tenho optado por ir à pé do Itaim Bibi à Rua São Bento no centro da cidade. Dá em torno de 1h20 de caminhada relativamente plana com direito a cruzar o túnel da Av 9 de Julho sob a Av Paulista.

Uma câmera compacta como a Olympus XA é muito útil, boa parte do tempo ela cabe na palma da mão e ali fica escondida.

Eu deixo a câmera em f/2.8 a maior parte do tempo, só cuido para não deixar a velocidade subir muito, porque como não passa de 1/500, a câmera pode acabar superexpondo o filme. E não tem apito, nem bandeira vermelha, a câmera não te faz perder a foto.

E alguns momentos usei a chave do contraluz, a chave que faz a câmera superexpor 1,5 pontos a partir do fotômetro interno, mas em geral fiquei com a fotometria automática e não acho que perdi muita coisa.

Usei diversos tipos de filme: Agfa APX100, Ilford FP4, Ilford Pan F; procurei ficar nos ISO mais baixos e manter a lente mais aberta (de modo que em algumas imagens, como acima, dá para perceber as laterais mais suaves da lente toda aberta).

Inclusive, a objetiva da XA é interessante, uma 35mm desenhada como teleobjetiva para precisar menos espaço entre objetiva e filme e assim a câmera poder ser ainda mais compacta. Segue aqui um link para a história desse design.

Armadilhas • FIF

Guilherme MaranhãoDeixe um comentário

Estarei no Festival Internacional de Fotografia em Belo Horizonte, vou oferecer uma oficina chamada Armadilhas nos dias 5, 6 e 7 de outubro próximo.

Vamos catar coisas pela cidade e construir uma câmera improvisada em um dia. Tá na área? Apareça!

A programação é a seguinte:

• dia 5/10 – 14h às 17h
Apresentação da oficina e do instrutor, apresentação dos alunos, projeção de imagens, discussão de como foram feitas, rodada de discussão sobre o assunto e planejamento do dia seguinte

• dia 6/10 – 9h às 17h. –  intervalo de almoço –
– Garimpo (manhã), Construção/Montagem (tarde) encontro no local previamente acertado, passeio pelas lojas de sucata eletrônica e de equipamentos fotográficos usados, por camelôs e bazares de usados, retorno ao local da oficina e início dos trabalhos de bricolagem)

• dia 7/10 – 14h às 17h.
Testes e Discussão finalização da geringonça e testes de imagem com o laboratório portátil – pode dar tudo certo ou errado, produção de um vídeo curto sobre o processo para compartilhar o conhecimento adquirido

Confira outros detalhes no site do Festival: http://www.fif.art.br/2015/armadilhas/

—–>>>

Vou editar aqui e colocar umas imagens da oficina:

IMG_8458 IMG_8470 IMG_8482 papelão_02
